آببندی سقف متحرک پارچهای فقط به انتخاب یک پارچه مقاوم در برابر آب محدود نمیشود. برای کاهش احتمال نفوذ یا سرریز آب، پارچه، درزها، شیب یا قوس سقف، ریلهای کناری، گاتر، خروجیها و محل اتصال سازه به ساختمان باید بهصورت یک سیستم هماهنگ طراحی و اجرا شوند.
ممکن است خود پارچه در برابر عبور آب عملکرد مناسبی داشته باشد، اما گرفتگی گاتر، شیب نامناسب، اجرای ضعیف لبهها یا محدودبودن مسیر خروج باعث تجمع آب و چکه شود.
بنابراین هنگام ارزیابی کیفیت پروژه، باید مسیر کامل آب را از محل برخورد باران با سطح پارچه تا نقطه خروج نهایی دنبال کرد. در این راهنما اجزای این مسیر، نقاط مستعد نشتی و مراحل عمومی تست آب هنگام تحویل پروژه را بررسی میکنیم.
ضدآببودن پارچه با آببندی کل سقف تفاوت دارد
مقاومت پارچه در برابر نفوذ آب یکی از پیشنیازهای اجرای سقف پارچهای است، اما بهتنهایی عملکرد کل پروژه را تضمین نمیکند.
یک سقف زمانی آببندی مناسبی دارد که آب بتواند بدون ورود به فضای زیر پوشش، مسیر زیر را طی کند:
- روی سطح پارچه قرار گیرد.
- به کمک شیب یا قوس به سمت کنارهها حرکت کند.
- از لبه پارچه و ریل خارج نشود.
- وارد گاتر شود.
- از طریق خروجی یا مسیر تخلیه به محل مناسب منتقل شود.
در سقف جمعشونده، پارچه روی پروفیلهای متحرک قرار دارد و هنگام باز یا بستهشدن تا میخورد. به همین دلیل، فرم پوشش، کشش پارچه، درزها و طراحی کنارهها بهاندازه جنس پارچه اهمیت دارند.
برای بررسی یک سقف پارچهای ضد آب، نباید فقط درباره جنس پوشش سؤال کرد. ریلها، آبراه، پروفیلهای نگهدارنده و جزئیات اتصال نیز باید در نقشه و پیشنهاد فنی مشخص باشند.
آببندی سقف متحرک پارچهای از چه اجزایی تشکیل میشود؟
عملکرد سقف در برابر بارندگی حاصل همکاری چند جزء است:
- پارچه فنی دارای مشخصات مناسب
- درزها و اتصالات پارچه
- شیب یا قوس سقف
- پروفیلهای نگهدارنده پوشش
- ریلهای کناری
- گاتر یا آبراه
- خروجیهای تخلیه آب
- اتصال گاتر به ستون یا لوله خروجی
- محل اتصال سقف به دیوار یا سازه موجود
- نگهداری و نظافت دورهای
اختلال در هرکدام از این بخشها میتواند باعث باقیماندن آب، سرریز از کنارهها یا ایجاد رطوبت در فضای زیر سقف شود.
مسیر آب در سقف متحرک پارچهای چگونه است؟
مسیر آب را میتوان در چهار مرحله اصلی بررسی کرد:
سطح پارچه ← شیب یا قوس ← ریل و کنارهها ← گاتر و خروجی
در زمان طراحی و تست باید مشخص شود آب در هر مرحله چگونه به بخش بعدی منتقل میشود.
مرحله اول: دریافت آب روی سطح پارچه
پارچه باید در وضعیت تعریفشده برای بارندگی، فرم طراحیشده خود را حفظ کند. شلشدگی غیرطبیعی یا تغییرشکل موضعی ممکن است نقطهای ایجاد کند که آب در آن جمع شود.
وجود چینهای منظم در سقف جمعشونده، بهویژه هنگام باز یا بستهشدن، بخشی از رفتار طبیعی سیستم است. معیار مهم این است که در وضعیت بسته و عملیاتی، پوشش مسیر مشخصی برای هدایت آب داشته باشد.
هنگام بازدید، این موارد را بررسی کنید:
- پارچه در حالت بسته فرم یکنواختی داشته باشد.
- حوضچه قابلتوجهی روی پوشش ایجاد نشود.
- بریدگی، سوراخ یا آسیب موضعی مشاهده نشود.
- پارچه از پروفیلهای نگهدارنده جدا نشده باشد.
- تاخوردگیها مانع رسیدن آب به مسیر تخلیه نشوند.
مرحله دوم: هدایت آب با شیب یا قوس
آب روی سطح کاملاً افقی به خروجی مشخصی هدایت نمیشود. به همین دلیل، سقف باید با اختلاف ارتفاع، قوس پروفیلهای نگهدارنده یا جزئیات طراحیشده دیگری، مسیر حرکت آب را ایجاد کند.
در مدل تکطرفه، آب معمولاً به یک ضلع منتقل میشود. در مدلهای دوطرفه یا قوسی، مسیر تخلیه میتواند به دو سمت تقسیم شود.
مقدار شیب یا شکل قوس را نمیتوان با یک عدد ثابت برای تمام پروژهها تعیین کرد. عوامل زیر در طراحی آن مؤثرند:
- طول و عرض سقف
- فرم هندسی سازه
- نوع و رفتار پارچه
- محل گاتر
- تعداد خروجیها
- شرایط محل نصب
- نحوه اتصال سقف به ساختمان
شیب یا قوس باید در مقطع فنی پروژه دیده شود. ظاهر تخت در رندر نباید به معنای نبود مسیر واقعی برای هدایت آب باشد.
مرحله سوم: کنترل آب در لبهها و ریلها
آبی که به سمت کناره سقف حرکت میکند نباید از فاصله میان پارچه و ریل وارد فضای زیر پوشش شود.
فرم لبه پارچه، نحوه اتصال آن به پروفیل و طراحی ریل سقف متحرک در این بخش اهمیت دارند. ریل باید علاوه بر هدایت حرکت پوشش، با جزئیات کناری و مسیر آب هماهنگ باشد.
در زمان بازدید یا تست، این نقاط را از نزدیک بررسی کنید:
- اتصال لبه پارچه به پروفیل
- فاصله پارچه و ریل
- انتهای مسیر ریل
- محل رسیدن آب به گاتر
- گوشههای سقف
- محل تغییر جهت آب
- نقاط اتصال پروفیلهای متحرک
از ظاهر بیرونی ریل نمیتوان درباره عملکرد آببندی آن قضاوت قطعی کرد. مقطع ریل و نحوه اتصال اجزا باید در مدارک فنی یا نمونه اجرا قابل مشاهده باشد.

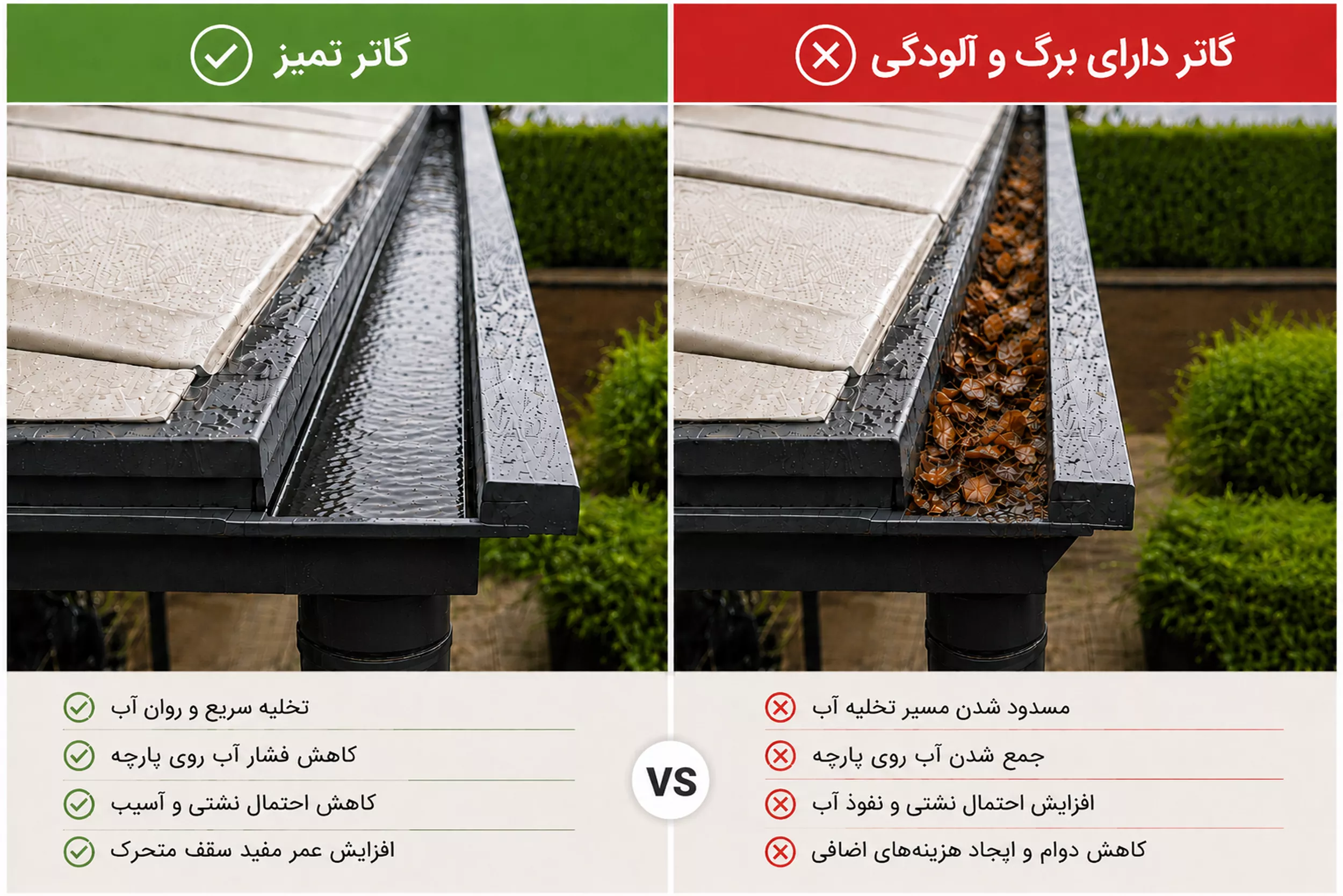

مرحله چهارم: جمعآوری آب در گاتر
گاتر سقف متحرک آبی را که از سطح پوشش پایین آمده است جمع میکند و به سمت خروجی میفرستد.
برای عملکرد مناسب، این موارد باید در طراحی گاتر مشخص باشند:
- محل قرارگیری گاتر
- مسیر حرکت آب داخل آن
- تعداد خروجیها
- محل اتصال خروجیها
- نحوه انتقال آب به ستون یا لوله
- مسیر نهایی دفع آب
- امکان دسترسی برای نظافت
ابعاد گاتر و تعداد خروجیها باید برای همان پروژه طراحی شوند. نمیتوان یک اندازه یا ظرفیت ثابت را برای تمام سقفها مناسب دانست.
گرفتگی خروجی، باقیماندن نخاله یا اختلال در مسیر اتصال گاتر میتواند باعث سرریز شود؛ حتی اگر پارچه و درزهای آن سالم باشند.
پارچه PVC چه نقشی در آببندی دارد؟
پارچه PVC سقف متحرک معمولاً از یک بافت تقویتکننده و پوششهای سطحی تشکیل میشود. مشخصات دقیق محصول میتوانند بر مقاومت آن در برابر آب، کشش، پارگی و شرایط محیطی اثر بگذارند.
طبق اطلاعات ارائهشده از سوی تیم سایهسان، در پروژههای سقف متحرک پارچهای این مجموعه از پارچه PVC بلکاوت Sioen استفاده میشود.
هنگام ارزیابی پوشش، این اطلاعات را درخواست کنید:
- نام سازنده
- کد دقیق محصول
- دیتاشیت همان کد
- وزن هر مترمربع
- ساختار لایهها
- مقاومت کششی و پارگی
- نوع پوشش نهایی سطح
- روش توصیهشده برای اتصال قطعات
- شرایط نظافت و نگهداری
برای شناخت بیشتر تفاوت پوششها میتوانید راهنمای انتخاب نوع پارچه مناسب برای سقف متحرک را نیز مطالعه کنید.
آیا پارچه سنگینتر آببندی بهتری دارد؟
لزوماً خیر. وزن بیشتر بهتنهایی تضمینکننده آببندی بهتر نیست.
عملکرد پوشش به مجموعهای از عوامل وابسته است:
- کیفیت پوشش سطحی
- ساختار بافت داخلی
- چسبندگی لایهها
- مقاومت مکانیکی
- روش اتصال قطعات
- کشش پارچه پس از نصب
- سازگاری با سیستم حرکتی
- نحوه نگهداری
بنابراین نباید فقط با مقایسه وزن دو پارچه درباره عملکرد آببندی آنها نتیجهگیری کرد.

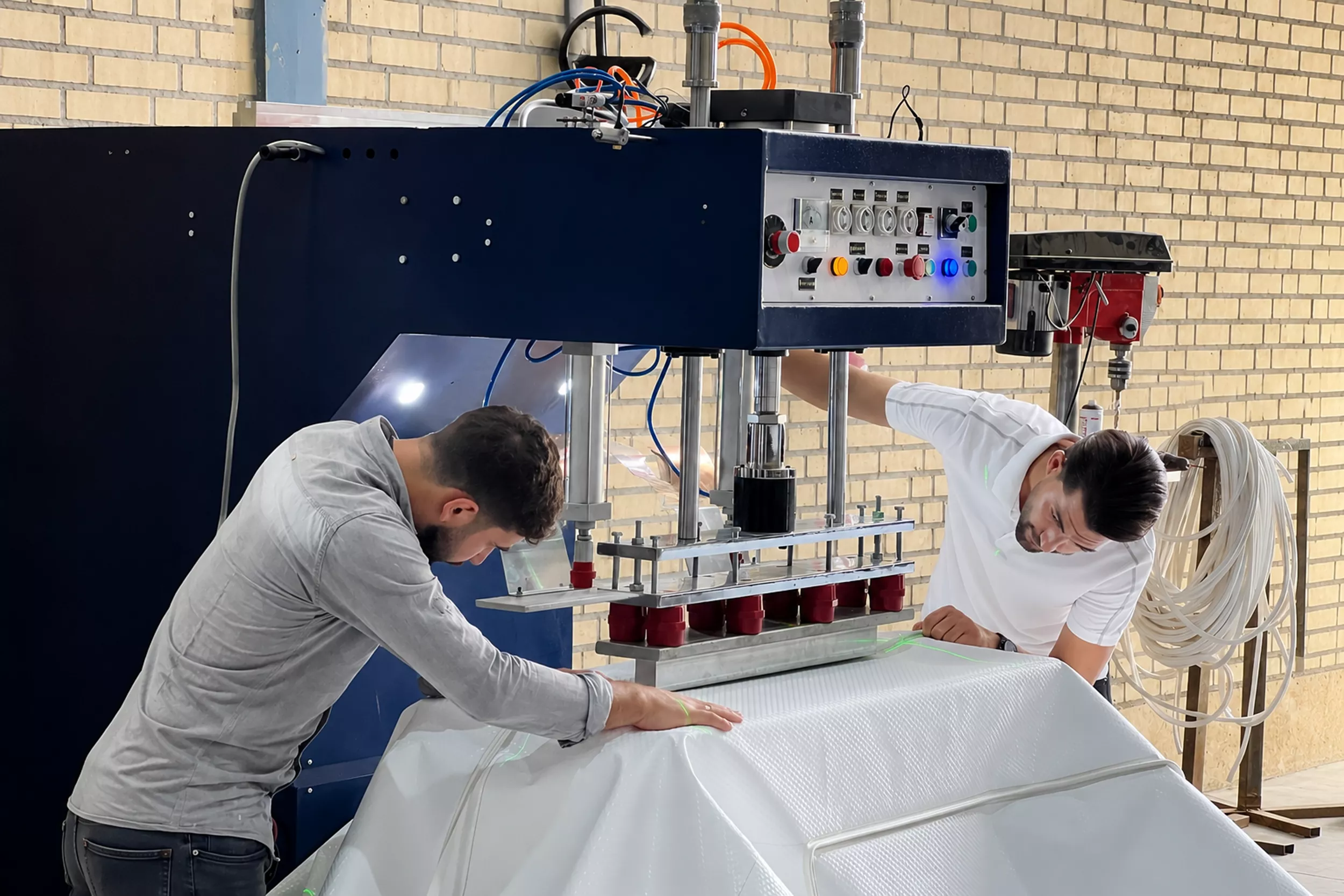

درزها و اتصالات پارچه چگونه کنترل میشوند؟
در سقفهای بزرگ ممکن است پوشش نهایی از چند قطعه پارچه تشکیل شود. محل اتصال این قطعات باید با روشی متناسب با جنس و مشخصات همان محصول اجرا شود.
روش دقیق اتصال پارچه Sioen مورد استفاده در پروژههای سایهسان باید بر اساس کد محصول و فرایند اجرایی تیم تولید تأیید شود. بدون این اطلاعات نباید درباره نوع جوش، تنظیمات دستگاه یا ابعاد اتصال ادعای قطعی مطرح کرد.
در ارزیابی درز پارچه، این موارد اهمیت دارند:
- پیوستگی اتصال
- همراستایی قطعات
- نبود بازشدگی یا جداشدگی
- نبود چروک غیرطبیعی در امتداد اتصال
- تمیزی سطح درز
- قرارگیری مناسب درز روی سقف
- سازگاری روش اتصال با دیتاشیت محصول
درز مناسب فقط نباید از نظر ظاهری سالم باشد؛ باید در شرایط بهرهبرداری نیز فرم خود را حفظ کند.
آببندی محل اتصال سقف به ساختمان
در سقفهای متصل به بنا، مرز میان سازه جدید و دیوار یا نمای موجود یکی از حساسترین نقاط است.
ممکن است آب از پشت پروفیل اتصال وارد شود و در فضای زیر سقف چکه کند؛ درحالیکه خود پارچه، گاتر و خروجیها مشکلی ندارند.
پیش از نصب باید این موارد بررسی شوند:
- جنس و وضعیت دیوار
- نوع نمای ساختمان
- استحکام محل اتصال
- وجود ترک یا درز قدیمی
- مسیر حرکت آب روی نما
- تراز سطح اتصال
- نیاز به زیرسازی کمکی
- محل پیچها و اتصالات
- سازگاری ماده درزگیر با بستر
نوع ماده درزگیر و روش اجرا باید متناسب با شرایط پروژه انتخاب شود. استفاده عمومی از یک ماده ثابت برای تمام نماها و اتصالات توصیه نمیشود.
نشتی سقف متحرک پارچهای معمولاً از کجا ایجاد میشود؟
مشاهده چکه همیشه به معنی سوراخبودن پارچه نیست. آب ممکن است در امتداد پروفیل یا سطح زیرین حرکت کند و در نقطهای دورتر از محل ورود دیده شود.
|
محل بررسی |
ایراد احتمالی |
نشانه قابل مشاهده |
|
سطح پارچه |
بریدگی یا آسیب موضعی |
چکه نزدیک محل آسیب |
|
درز پارچه |
بازشدن یا اتصال ناقص |
رطوبت خطی در امتداد درز |
|
لبه و ریل |
خروج آب از مسیر طراحیشده |
چکه در طول کناره سقف |
|
اتصال به دیوار |
نفوذ از پشت پروفیل |
رطوبت نزدیک نما |
|
گاتر |
گرفتگی یا اختلال در مسیر |
سرریز از لبه آبراه |
|
خروجی آب |
انسداد یا تخلیه کند |
پرشدن گاتر |
|
اتصال گاتر به خروجی |
ناپیوستگی اتصال |
چکه در گوشه یا سر ستون |
|
سطح پارچه |
تجمع موضعی آب |
حوضچه یا افتادگی قابل مشاهده |
این جدول برای عیبیابی اولیه است. تشخیص قطعی ممکن است به تست مرحلهای، بازکردن کاور یا بررسی تیم فنی نیاز داشته باشد.
آیا تجمع آب روی پارچه طبیعی است؟
باقیماندن قطرات سطحی پس از باران با تشکیل حوضچه آب تفاوت دارد.
اگر مقدار قابلتوجهی آب در یک نقطه جمع شود و مسیر خروج نداشته باشد، باید این موارد بررسی شوند:
- کشش پارچه
- فرم پروفیلها
- شیب یا قوس سقف
- وضعیت گاتر
- بازبودن خروجیها
- تغییرشکل احتمالی سازه
- وجود مانع روی سطح
تجمع آب ممکن است بار موضعی بیشتری به پارچه و اجزای نگهدارنده وارد کند. برای رفع این مشکل نباید پارچه را بهصورت خودسرانه سوراخ کرد یا تغییر داد.
در صورت مشاهده حوضچه، بهتر است وضعیت سقف با عکس یا فیلم ثبت و پیش از ادامه استفاده توسط تیم فنی بررسی شود.
تست آب سقف متحرک چگونه انجام میشود؟
پروتکل دقیق تست آب باید توسط تیم سایهسان تأیید شود. مراحل زیر یک چکلیست عمومی برای ارزیابی مسیر آب هستند و جایگزین معیار رسمی قرارداد یا دستورالعمل فنی مجری نیستند.
1. بازبینی قبل از تست
پیش از شروع باید سطح پارچه، گاتر و خروجیها از برگ، نخاله، گردوغبار و مواد باقیمانده از نصب پاک شوند.
سقف نیز باید در وضعیت تعریفشده برای بارندگی قرار گرفته باشد.
2. اعمال آب روی نواحی مختلف سقف
آب باید به شکلی پخش شود که این بخشها قابلارزیابی باشند:
- سطح اصلی پارچه
- درزها
- کنارهها
- ریلها
- گوشهها
- محل اتصال به ساختمان
- ورودی گاتر
پاشش بسیار متمرکز و پرفشار روی یک اتصال لزوماً شرایط معمول بارندگی یا آزمون طراحیشده را شبیهسازی نمیکند.
3. مشاهده مسیر حرکت آب
در طول تست باید بررسی شود که:
- آب به سمت گاتر حرکت میکند.
- روی سطح حوضچه قابلتوجه ایجاد نمیشود.
- از کنارهها سرریز نامتعارف وجود ندارد.
- آب در گاتر باقی نمیماند.
- خروجیها فعال هستند.
- سرعت تخلیه در مسیرها غیرعادی نیست.
4. بررسی فضای زیر سقف
فضای زیر این نقاط باید بازبینی شود:
- درزهای پارچه
- کناره ریل
- گوشههای سازه
- اتصال سقف به دیوار
- محل اتصال گاتر به ستون یا لوله
- اطراف اتصالات و پیچها
محل هر چکه یا رطوبت احتمالی بهتر است روی تصویر یا نقشه پروژه علامتگذاری شود.
5. بررسی پس از پایان آبریزی
پس از توقف آب باید بررسی شود که آب باقیمانده از سطح و گاتر تخلیه میشود و نقطهای با ماندگاری غیرعادی آب وجود ندارد.
حرکتدادن سقف در حالی که آب قابلتوجه، یخ یا مانع دیگری روی آن وجود دارد، نباید بدون تأیید تیم فنی انجام شود.
6. ثبت نتیجه و تکرار تست
نتیجه تست بهتر است با فیلم، عکس یا فرم تحویل ثبت شود.
در صورت مشاهده ایراد:
- محل احتمالی ورود آب مشخص شود.
- اصلاح لازم انجام گیرد.
- همان ناحیه و مسیر مرتبط دوباره آزمایش شود.
- نتیجه اصلاح در صورتجلسه تحویل ثبت شود.
چکلیست تحویل آببندی سقف پارچهای
هنگام تحویل پروژه، این موارد را همراه با مجری بررسی کنید:
- پارچه در حالت بسته فرم یکنواختی دارد.
- بریدگی یا سوراخ قابل مشاهده روی پوشش وجود ندارد.
- درزها پیوسته و بدون بازشدگی هستند.
- آب به سمت مسیر طراحیشده حرکت میکند.
- حوضچه قابلتوجه روی پوشش تشکیل نمیشود.
- از کناره پارچه و ریل سرریز نامتعارف وجود ندارد.
- گاتر تمیز و بدون مانع است.
- تمام خروجیها جریان دارند.
- اتصال گاتر به ستون یا لوله چکه ندارد.
- محل اتصال سقف به ساختمان بررسی شده است.
- فضای زیر سقف در طول تست بازبینی میشود.
- ایرادها و اصلاحات احتمالی ثبت میشوند.
- روش نظافت گاتر و خروجی به کارفرما آموزش داده میشود.
- شرایط بهرهبرداری هنگام بارندگی در مدارک تحویل درج میشود.
این چکلیست جایگزین نقشه اجرایی، مفاد قرارداد یا پروتکل رسمی تست پروژه نیست.
نگهداری چگونه احتمال نشتی را کاهش میدهد؟
سیستم تخلیه آب سقف متحرک ممکن است در روز تحویل درست کار کند، اما با تجمع برگ، خاک یا زباله دچار انسداد شود.
دفعات بازدید و نظافت باید با شرایط محیط هماهنگ باشد. سقفی که زیر درخت، در منطقه پرگردوغبار یا نزدیک فضای پختوپز قرار دارد ممکن است به بازدید بیشتری نیاز داشته باشد.
برای نگهداری بهتر:
- گاتر و خروجیها را بهصورت دورهای بررسی کنید.
- برگ و آلودگی را بدون ابزار تیز خارج کنید.
- از دستکاری درزها و لبه پارچه خودداری کنید.
- پس از باد یا بارندگی شدید، مسیر تخلیه را کنترل کنید.
- بریدگی پارچه را با چسب یا وصله نامناسب تعمیر نکنید.
- تغییر صدای حرکت سقف را به تیم فنی گزارش دهید.
- جمعشدن نامنظم پارچه را نادیده نگیرید.
- تعمیرات را به تیم آشنا با ساختار سیستم بسپارید.

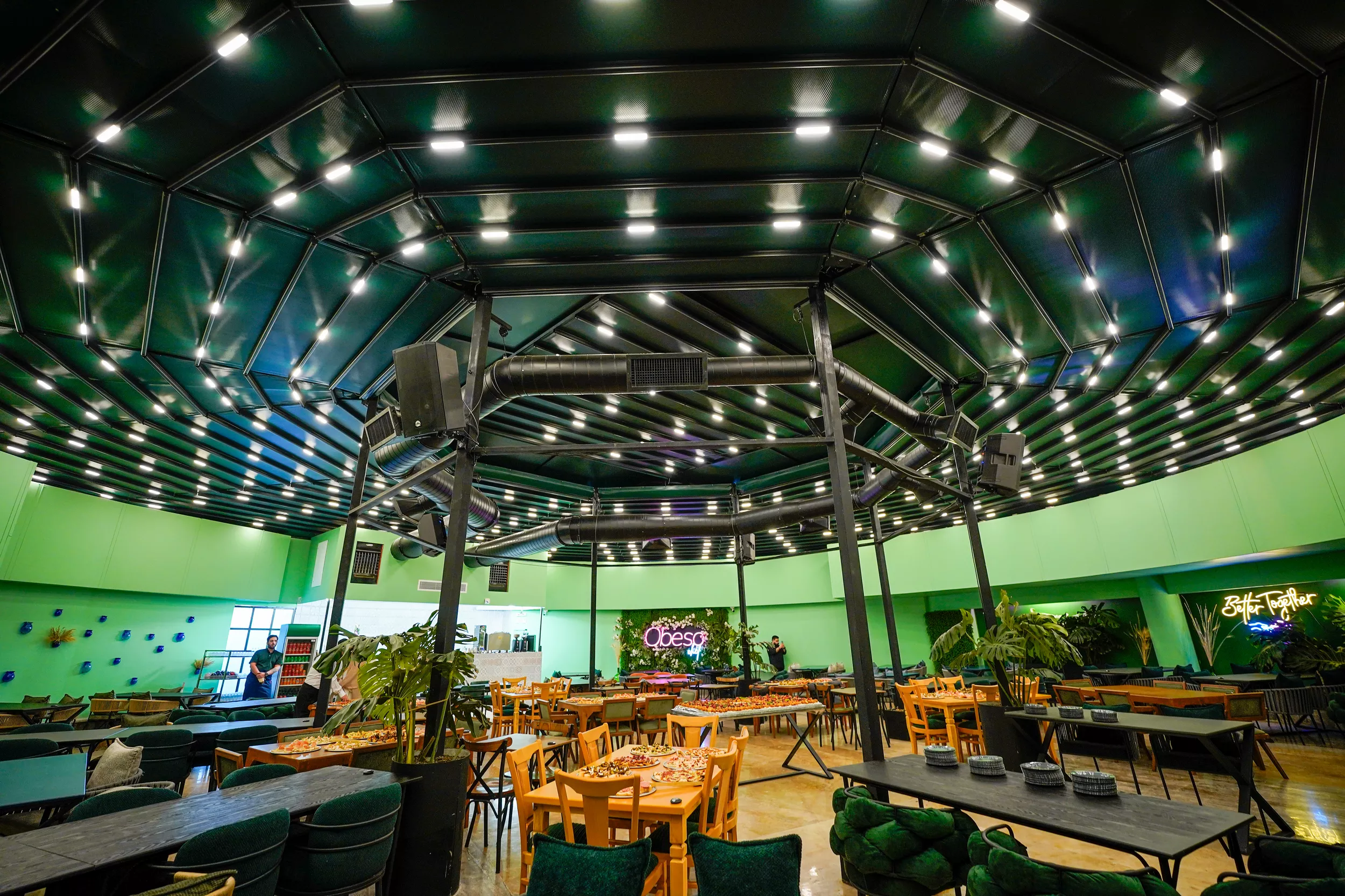

مشاهده نمونههای اجرایی در صفحه پروژههای سایهسان میتواند به شناخت بهتر جزئیات سازه، گاتر و نحوه استقرار سقف کمک کند.
چند تصور نادرست درباره آببندی سقف متحرک
«پارچه ضدآب است؛ پس سقف هرگز نشت نمیکند»
پارچه فقط یکی از اجزای سیستم است. درزها، ریل، گاتر، خروجی، اتصال به دیوار و نگهداری نیز بر عملکرد نهایی اثر دارند.
«سقف نباید هیچ شیب یا قوسی داشته باشد»
ظاهر سقف میتواند نزدیک به تخت باشد، اما باید یک مسیر طراحیشده برای هدایت آب وجود داشته باشد.
«هر چکهای به دلیل خرابی پارچه است»
چکه ممکن است از سرریز گاتر، گرفتگی خروجی یا اتصال سقف به ساختمان ایجاد شده باشد.
«تست آب فقط با خیسکردن وسط پارچه انجام میشود»
درزها، لبهها، ریلها، گاتر، خروجیها و محل اتصال به ساختمان نیز باید بررسی شوند.
«گاتر پس از نصب به نگهداری نیاز ندارد»
برگ، خاک و نخاله میتوانند مسیر خروج آب را محدود کنند. نظافت بخشی از نگهداری سقف متحرک است.
پرسشهای متداول درباره آببندی سقف متحرک پارچهای
آیا پارچه PVC بهتنهایی سقف را آببندی میکند؟
خیر. حتی با استفاده از پارچه مقاوم در برابر آب، درزها، شیب، ریلها، گاتر، خروجیها و اتصال سقف به ساختمان باید درست طراحی و اجرا شوند.
علت چکه از کنار ریل سقف چیست؟
ممکن است آب بهدلیل گرفتگی خروجی، سرریز گاتر، اشکال در اتصال لبه پارچه یا اختلال در مسیر طراحیشده وارد فضای زیر سقف شود. کل مسیر آب باید بررسی شود.
آیا درز پارچه دوخته میشود؟
روش اتصال به جنس و کد محصول بستگی دارد. روش دقیق اتصال پارچه مورد استفاده در پروژه باید در مدارک فنی یا پیشنهاد مجری مشخص شود.
تست آب چه زمانی انجام میشود؟
تست زمانی معنا دارد که نصب سقف، گاتر و مسیرهای خروج تکمیل شده باشند. بهتر است نتیجه آزمون پیش از تحویل نهایی ثبت و نقاط اصلاحشده دوباره آزمایش شوند.
آیا میتوان برای رفع تجمع آب، پارچه را سوراخ کرد؟
خیر. ایجاد سوراخ خودسرانه میتواند به پوشش و استحکام پارچه آسیب بزند. علت تجمع باید در کشش، شیب، فرم سازه و مسیر خروج آب بررسی شود.
جمعبندی؛ آببندی سقف یک زنجیره پیوسته است
آببندی سقف متحرک پارچهای زمانی عملکرد قابلاعتمادی خواهد داشت که تمام اجزای مسیر هدایت و تخلیه آب بهصورت هماهنگ طراحی و اجرا شوند. پارچه PVC باید مشخصات فنی متناسب با پروژه داشته باشد، درزها بهدرستی آببندی شوند، شیب یا قوس سقف آب را به کنارهها هدایت کند و ریلها، گاترها و خروجیها نیز بدون گرفتگی، امکان تخلیه کامل آب را فراهم کنند.
هنگام انتخاب مجری، تنها به ضدآببودن پارچه اکتفا نکنید. مقطع ریل، محل و ظرفیت آبراه، تعداد خروجیها، نحوه اتصال سقف به ساختمان، الزامات نگهداری و روش انجام تست آب نیز باید پیش از اجرا بهصورت دقیق بررسی شوند.
برای ارزیابی شرایط آببندی پروژه، ابعاد تقریبی، تصاویر محل اجرا، وضعیت اتصال سقف به ساختمان و محل پیشنهادی تخلیه آب را در اختیار کارشناسان سایهسان قرار دهید. تیم فنی پس از بررسی اطلاعات، راهکاری متناسب با معماری فضا و شرایط بارندگی پروژه پیشنهاد خواهد داد. همچنین پس از پایان اجرا، تست آب باید متناسب با شرایط واقعی پروژه انجام شود و نتیجه آن پیش از تحویل نهایی ثبت گردد.
